常压DBD等离子运用在金属丝退火工艺的实验结果讨论
文章导读：运用常压DBD等离子给金属丝退火，是由带电粒子轰击产生的总温度（离子和电子）和中性电子的碰撞，让动能转化成热能，会不断加热金属丝表面达到退火温度，之前豆奶视频在线观看进行了实验，接下来详细分析一下实验得出的结果：
1.常压DBD介质阻挡等离子体介电常数测量

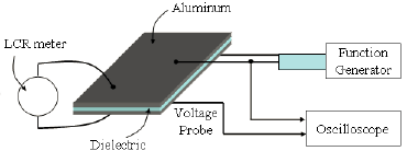

在常压DBD介质阻挡豆奶视频APP官网机的退火系统中，介电常数对频率的依赖性是通过测量电极接触和CLR如图4所示。电介质材料是放置在双铝电极的之间，高电压、高频函数发生器用作电源。 如图4所示，介电介电常数对介电电压的依赖性是通过电容的 ：
图5 介电常数与频率成依赖关系
图6 显示了伸长率对频率的依赖性
图7 伸长率与介电质材料的关系
图8 延伸率对介质层厚度的影响
图9 显示了伸长率和电介质直径的关系
在常压DBD介质阻挡豆奶视频APP官网机的退火系统中，介电常数对频率的依赖性是通过测量电极接触和CLR如图4所示。电介质材料是放置在双铝电极的之间，高电压、高频函数发生器用作电源。 如图4所示，介电介电常数对介电电压的依赖性是通过电容的 ：
在平行电容的地方表示：
其中S是介电面积、d是放电间隙、εr和ε0分别是介质和自由空间的介电常数。从方程（1）和（2）的介电常数（3）可以表示为 ：
相比之下，CRL表是用来测量介电常数如图4所示：

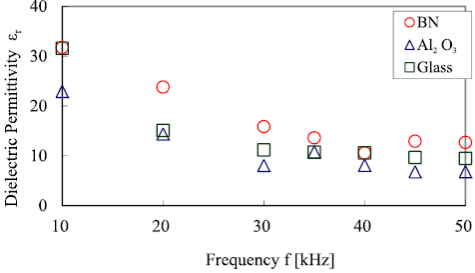

从方程（3），介电常数对频率的依赖关系如图5所示。结果表明，在常压DBD豆奶视频APP官网机中介电常数随频率的增加而增加。在45KHz，BN（氮化硼）和Al2O3（氧化铝）的介电常数分别为12.9和6.79。
图5 介电常数与频率成依赖关系
2.常压DBD介质阻挡等离子体退火温度对频率的依赖性

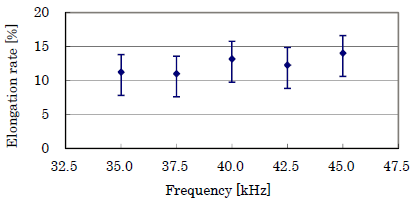

图6显示了伸长率对频率的依赖性的实验结果。结果表明伸长率和输入频率之间呈弱正相关。当频率从30千赫到40千赫，伸长率略有增加。因此，豆奶视频在线观看估计频率对退火温度没有影响。
图6 显示了伸长率对频率的依赖性
3.常压DBD介质阻挡等离子体退火温度对介电材料的依赖性

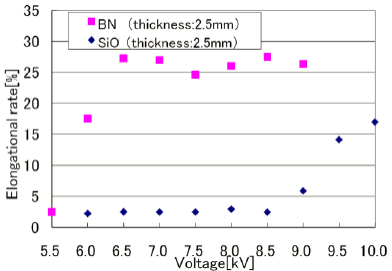

在这部分中，观察到电介质的材料对退火条件的影响。图7显示了与介电常数的延伸率的比较。
图7 伸长率与介电质材料的关系
这一结果表明，伸长率强烈依赖于介电质材料。使用氮化硼的伸长率比使用二氧化硅高。根据一些介电材料（二氧化硅，氧化铝，氮化硼和玻璃）的性能的比较，豆奶视频在线观看承认，电介质具有较高的介电常数是更有效地达到退火温度。电介质的物理特性，如热膨胀和熔点，也很重要。例如，豆奶视频在线观看实验用的氧化铝由于其较大的热膨胀，持续时间长的退火采用水冷电极会突然破裂。对于最佳的退火结果，氮化硼是一个很好的选择的介电材料。
4.常压DBD介质阻挡等离子体退火温度与介质厚度的关系

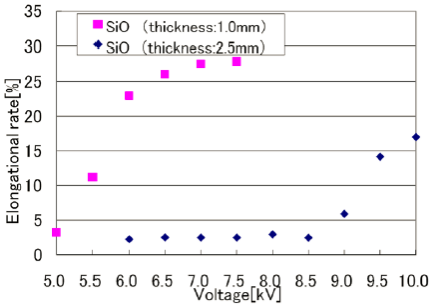

图8显示了延伸率对介质层厚度的影响。这一结果表明，退火效果强烈地依赖于介电层厚度。相比伸长率，使用薄电介质的伸长率比使用厚的更高的速率。
4.常压DBD介质阻挡等离子体退火温度与介质厚度的关系
图8显示了延伸率对介质层厚度的影响。这一结果表明，退火效果强烈地依赖于介电层厚度。相比伸长率，使用薄电介质的伸长率比使用厚的更高的速率。
图8 延伸率对介质层厚度的影响
5.常压DBD豆奶视频APP官网机退火温度与介质尺寸的关系

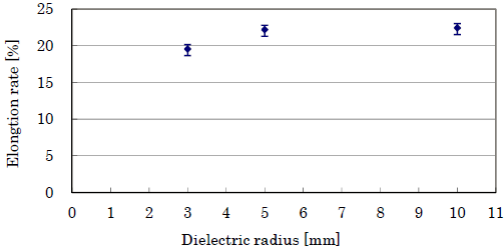

图9显示了伸长率和电介质直径的关系。电介质的直径尺寸是弱影响延伸率。值得注意的是，当铜线被牵引通过反应器时，颤振运动改变了导线表面的放电间隙长度和加热点、退火结果。此外，在宽的反应器中退火的细铜丝，由于流光长度密度降低引起细导线表面出现变色和不均匀。为了获得稳定的放电状态，减少放电间隙长度通常是必要的。然而，降低反应器间隙减小了放电面积，从而降低了退火温度。
图9显示了伸长率和电介质直径的关系。电介质的直径尺寸是弱影响延伸率。值得注意的是，当铜线被牵引通过反应器时，颤振运动改变了导线表面的放电间隙长度和加热点、退火结果。此外，在宽的反应器中退火的细铜丝，由于流光长度密度降低引起细导线表面出现变色和不均匀。为了获得稳定的放电状态，减少放电间隙长度通常是必要的。然而，降低反应器间隙减小了放电面积，从而降低了退火温度。
图9 显示了伸长率和电介质直径的关系
亲，如果您对豆奶视频APP官网机感兴趣或者想了解更多详细信息，欢迎点击豆奶视频在线观看的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，豆奶视频在线观看恭候您的来电！
公司英文网站：www.plasmapls.com
豆奶视频在线观看推荐
豆奶视频在线观看动态
- 9月24日，昆山豆奶视频在线观看电子科技邀您共赴China Medtec 2025
- 昆山豆奶视频在线观看电子科技全体员工观看九三阅兵，弘扬爱国主义精神
- 豆奶视频在线观看豆奶视频APP官网机助力电路板行业生产制造，又一台设备出货啦！
- 宝贝，希望你永远童心童趣童梦，儿童节快乐！
- 端午安康 | 粽情关怀，清爽一夏
- 豆奶视频在线观看总经理参加第五届低温等离子体基础研讨会——深化等离子技术交流与创新
- 豆奶视频在线观看开展6S管理培训，助力效能升级
- 豆奶视频在线观看2月生日会
- 贺！苏州“瞪羚企业”，豆奶视频在线观看榜上有名！
- 2025昆山豆奶视频在线观看祝大家开工大吉！
苏公网安备 32058302002178号
